一、概述
FZH-100小型定量灌装机,是采用电动、曲柄、活塞式结构设计的自动定量液体分装机,
适用于医院制剂室、安瓿、眼药水、各种口服液、洗发精及各种水剂的定量灌装;
同时也可用于各种化学分析试验中的各种液体定量连续加液,特别适用于大、中、小型农药厂的液体分装。
二、仪器特点
1、结构简单、可靠、故障少;
2、采用锥体活塞,密封性能好,分注液量准确,液量调整方便;
3、触液部均采用不锈钢制成,并便于装卸,可进行无菌分注;
4、缸筒、推杆、活塞采用不锈钢材料,耐腐蚀、耐磨损;
5、速度连续可调,操作方便。
三、规格
型号
|
电压
(v)
|
功率
(w)
|
分装液量
(ml)
|
分装速度
|
液量精度
|
重量
(kg)
|
体积
(mm)
|
FZH -100
|
220
|
60
|
10-100
|
连续可调
(最高30次/分)
|
±1%
|
13
|
310×260×530
|
四、100ml机型安装方法

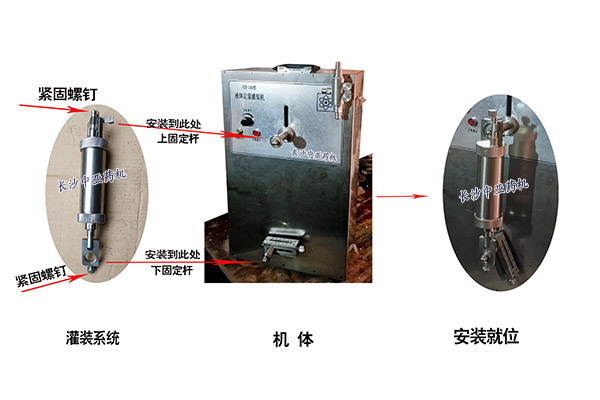

1、如下图所示,将100ml专用不锈钢灌 装系统上下圆孔分别对准上固杆,下固杆,
套于轴承上,并使其外端面和轴承面相平,拧紧两个 紧定螺钉。如下固定杆不好安装,可旋转一定角度即可。

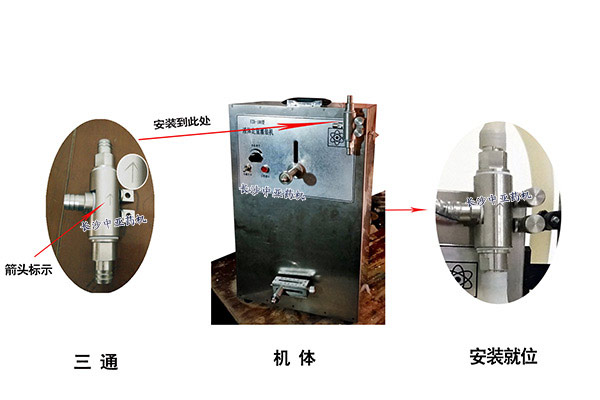

2 、如下图所示,将三通阀门按箭头标示朝上安装,箭头标记朝外用螺母固定于机体固定螺钉上。

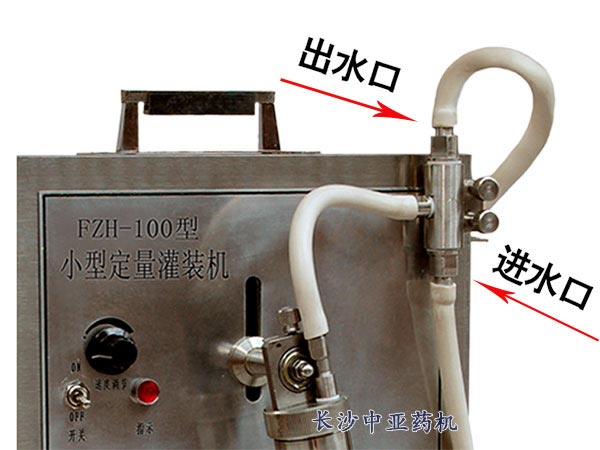

3、如下图所示,用随机的短胶管将灌装系统和三通阀门连接嘴相接。进液管道接进水口,出液管道接出水口。
为防止进出液管缠绕,将进出液管卡入机壳侧支耳口内。
五、灌装量调节

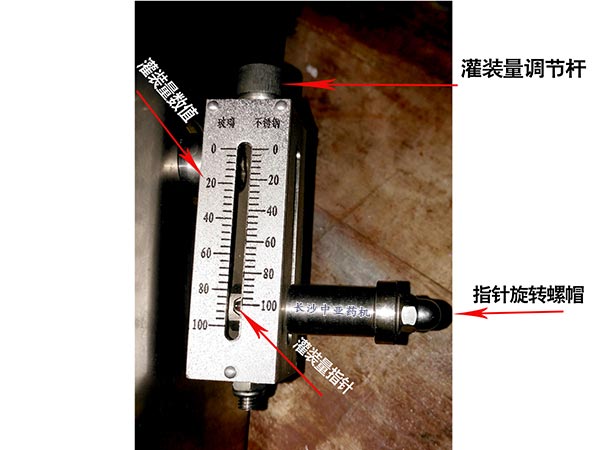

1、如下图所示,首先旋松指针螺帽,然后调节灌装量调节螺杆,使下固定杆的位置发生变化。
从而使灌装的推拉长度也得到改变,达到分装量自由调节之目的。
看标尺、指针定量,,但在实际分装时可能会有误差,可在开始分装时用量杯量一下最准。
2、调节后随即将指针螺帽旋紧,使下面固定杆与曲柄紧定牢固。
六、开机启动

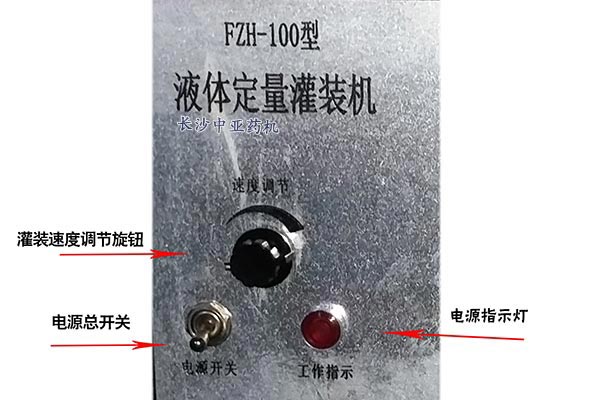

如下图所示,检查机器装配无误后,打开电源总开关,电源指示灯亮,旋转调速器控制旋钮,
使之达到自己所需要的灌装速度。(使用前,旋钮在最小数值,工作时慢慢增速)
注:灌装大容量时速度应慢些,小容量时可适当调快。
七、故障及维护
1、开机后曲柄不能正常旋转,故障:
A:上固定杆偏下,使曲柄不能旋转,应旋松螺
帽,将上固定杆向上移动适当位置后,将螺帽旋紧。
B:注液系统末装入轴承部位。使其不能正常
工作,按步骤重装。
2、机器旋转正常,但无分装液排出,故障:
A:阀门内有异物需清洗;
B:阀门内上、下两顶针放置错误,(两
顶针均尖端朝下,不得装反)。
C: 100ml型如活塞下端出液口有液体泄
漏时,应拆开缸筒更换随机密封圈。
注:密封圈用耐酸耐碱密封圈。
八、消毒方法及冲洗
1、可按安装时相反的操作进行,旋松上、下紧定螺钉,拆下注液系统进行整体消毒,或拆卸分别进行消毒清洗。
2、将进液管置于清洗液中开机清洗。
3、100ml机型在实际灌装中可能有误差,在正式灌装前用量筒量准为止。
4、灌装机用轴承型号:10ml型、1000087、20ml型、100ml型、1000088、500ml型、6001-ZZ。
5、灌装机用针管,10型用标准5ml或10ml注射器,20型用20ml玻璃灌肠器,100型用100ml玻璃灌肠器。

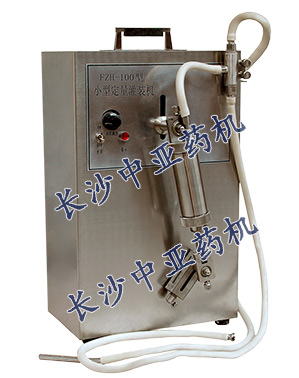

九、整机图
注:电机不属于保修范围
|
