500ml小型定量灌装机使用说明书
一、概述
FZH-500小型定量灌装机，是采用电动、曲柄、活塞式结构设计的自动定量液体分装机，适用于医院制剂室、安瓿、眼药水、各种口服液、洗发精及各种水剂的定量灌装；同时也可用于各种化学分析试验中的各种液体定量连续加液，特别适用于大、中、小型农药厂的液体分装。
二、仪器特点
1、结构简单、可靠、故障少；
2、采用锥体活塞，密封性能好，分注液量准确，液量调整方便；
3、触液部均采用不锈钢制成，并便于装卸，可进行无菌分注；
4、缸筒、推杆、活塞采用不锈钢材料，耐腐蚀、耐磨损；
5、速度连续可调，操作方便。
三、规格
|
型号
|
电压
（v）
|
功率
（w）
|
分装液量
（ml）
|
分装速度
|
液量精度
|
重量
（kg）
|
体积
（mm）
|
|
FZH -500
|
220
|
120
|
50-500
|
连续可调
（最高20次/分）
|
±1%
|
18
|
310×235×580
|
四、500ml机型安装方法

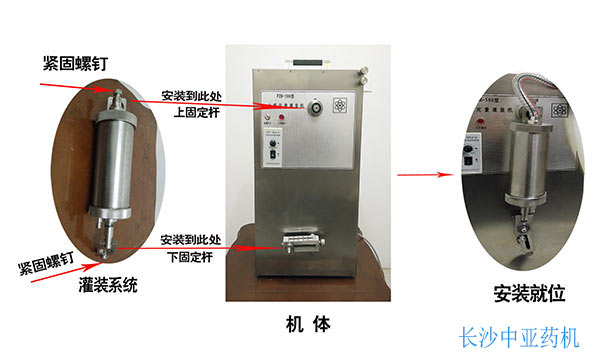

1、如下图所示，将500ml专用不锈钢灌装系统上下圆孔分别对准上固杆,下固杆，套于轴承上，并使其外端面和轴承面相平，拧紧两个紧定螺钉。如下固定杆不好安装，可旋转一定角度即可。

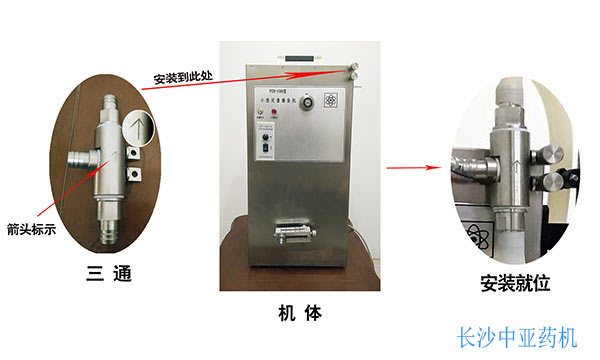

2 、如下图所示，将三通阀门按箭头标示朝上安装，箭头标记朝外用螺母固定于机体固定螺钉上。

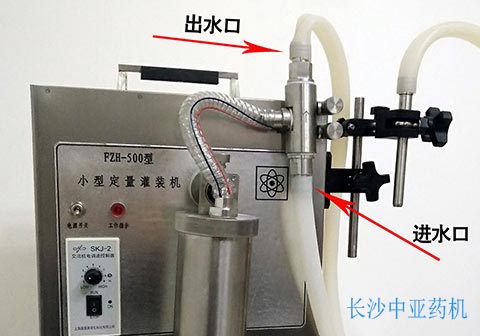

3、如下图所示，用随机的短胶管将灌装系统和三通阀门连接嘴相接。进液管道接进水口，出液管道接出水口。为防止进出液管缠绕，将进出液管卡入机壳侧支耳口内。
五、灌装量调节

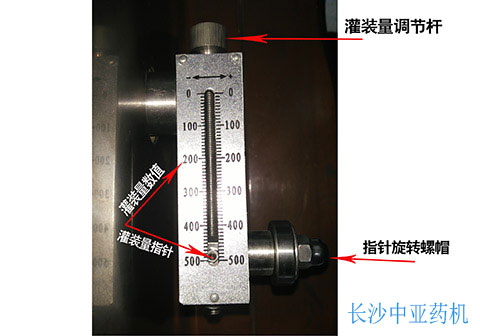

1、如下图所示，首先旋松指针螺帽,然后调节灌装量调节螺杆,使下固定杆的位置发生变化，从而使灌装的推拉长度也得到改变，达到分装量自由调节之目的。看 标尺、指针定量，，但在实 际分装时可能会有误差，可在开始分装时用量杯量一下最准。
2、调节后随即将指针螺帽旋紧，使下面固定杆与曲柄紧定牢固。
六、开机启动

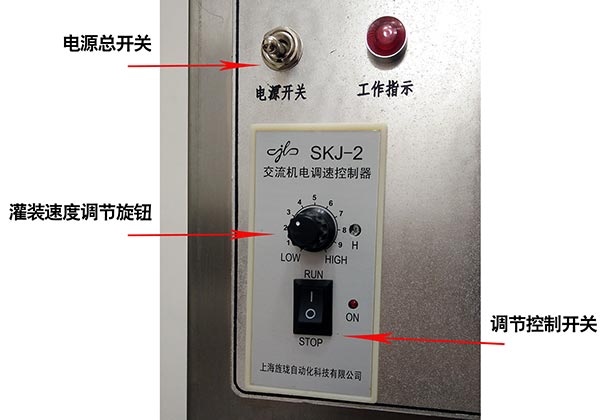

如下图所示,检查机器装配无误后，打开电源总开关，电源指示灯亮，开启调速控制器开关，指示灯亮，旋转调速器控制旋钮，使之达到自己所需要的灌装速度。（使用前,旋钮在最小数值，工作时慢慢增速）
注：灌装大容量时速度应慢些，小容量时可适当调快。
七、故障及维护
1、开机后曲柄不能正常旋转，故障：
A：上固定杆偏下,使曲柄不能旋转，应旋松螺
帽，将上固定杆向上移动适当位置后，将螺帽旋紧。
B：注液系统末装入轴承部位。使其不能正常
工作，按步骤重装。
2、机器旋转正常，但无分装液排出，故障：
A：阀门内有异物需清洗；
B：阀门内上、下两顶针放置错误，（两
顶针均尖端朝下，不得装反）。
C： 500ml型如活塞下端出液口有液体泄
漏时，应拆开缸筒更换随机密封圈。注：密封圈用
φ65×3.1耐酸耐碱密封圈。
八、消毒方法及冲洗
1、可按安装相反的操作，旋松上、下紧定螺钉，拆下注液系统进行整体消毒，或拆卸分别进行消毒清洗。
2、将进液管置于清洗液中开机清洗。
3、500ml机型在实际灌装中可能有误差，在正式灌装前用量筒量准为止。
4、灌装机用轴承型号：10ml型、1000087、20ml型、100ml型、1000088、500ml型、6001-ZZ。
5、灌装机用针管，10型用标准5ml或10ml注射器，20型用20ml玻璃灌肠器，100型用100ml玻璃灌肠器。

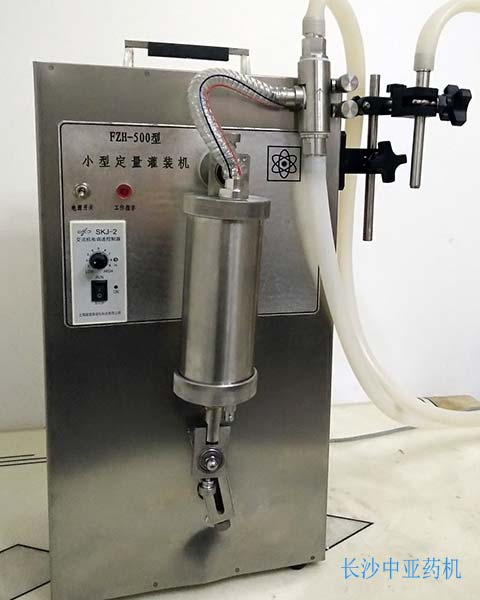

九、整机图
注：电机不属于保修范围
|
